Moduli lineari a vite

Chì sò i Moduli Lineari Screw Drive?

I moduli lineari di viti sò unità di muvimentu modulari standard per l'automatizazione industriale. Adutranu a trasmissione di viti per cunvertisce u muvimentu di u mutore rotativu in un spostamentu lineale drittu. Inoltre, integranu cumpunenti di muvimentu cumpletu per furmà unità operative indipendenti per machini automatizati.

A cuntrariu di i moduli di trasmissione di cinturione, queste unità dà priorità à a pruduzzioni di muvimentu rigida è precisa. Cusì, servenu i travaglii di posizionamentu core per l'equipaggiu d'automatizazione di media è alta -precisione.

Struttura Meccanica Core di i Moduli Lineari Screw Drive

Prima, un prufilu di lega rigida agisce cum'è a basa di muntatura stabile. Siconda, una vite di guida di precisione forma a struttura di trasmissione core. In terzu, un dado di vite appiccicatu esegue un scorrimentu lineare sincronu.

Inoltre, custruite-in guide lineari stabilizzanu e traiettorie in muvimentu. Inoltre, una tavola di scorrimentu di carica porta utensili è pezzi di travagliu. Infine, i raccordi di limite di fine pruteghjanu a sicurezza cumpleta di l'operazione di corsa.

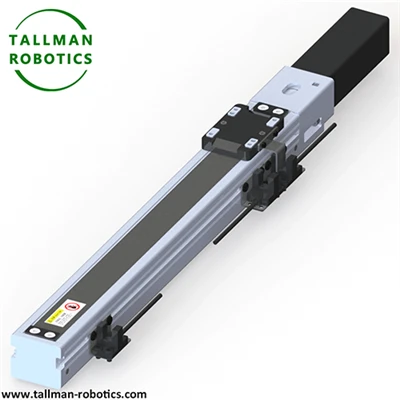

I Moduli Lineari Screw Drive di TallMan anu una corsa finu à 1500 mm di corsa, è una carica utile finu à 150 kg.

I moduli lineari TM Screw Drive ponu esse integrati cù parechji motori di marca da 50W, 100W, 200W / 400W / 750W / 1000W o 42, 57,{8}} motori stepper o NMEA17, NMEA23, NMEA34 stepping motors in un sistema di estrusione di alta qualità per assicurà e prughjetti cumuni di prughjetti AL di precisione. Precisione, corsa, piombo, frenu è senza frenu hè per l'opzione.

In questa pagina, andemu à presentà i nostri categorri di moduli lineari di viti à sfera cum'è seguente:

Siete invitati à fighjà più prughjetti o visitate a nostra galeria video da Youtube:https://www.youtube.com/@tallmanrobotics

Funzioni tecniche è Vantaghji pratichi

Domande Frequenti

Q1: Quali caratteristiche core definiscenu i moduli lineari di unità di vite?

I moduli lineari di trasmissione a vite presentanu una trasmissione basata à viti{0}} è una struttura integrata rigida. Offrenu un posizionamentu di precisione stabile è una forte rigidità strutturale, chì li rende ideali per i travaglii d'automatizazione di movimenti lineari ripetuti, di alta -stabilità.

Q2: Cumu i moduli di trasmissione di vite differiscenu da i moduli lineari di trasmissione di cinturione?

I moduli d'azionamentu di viti si concentranu nantu à a precisione di pusizioni è a rigidità di u muvimentu. I moduli di trasmissione di cinture priorizzanu a veloce veloce è a larga gamma di corsa. I tipi di viti si adattanu à u processu è à l'assemblea di precisione, mentre chì i tipi di cinturini si adattanu à scenarii di trasferimentu à alta-vitezza.

Q3: Chì mutori si accoppianu bè cù i moduli lineari di unità di vite?

Questi moduli si scontranu perfettamente cù i motori stepper industriali è i servomotori. I mutori stepper si adattanu à u travagliu di posizionamentu ciclicu regulare, è i servomotori adattanu esigenze di cuntrollu di muvimentu di alta-risposta, alta-precisione.

Q4: I moduli lineari di guida di viti ponu custruisce sistemi di movimentu multi-assi?

Iè. I moduli di unità di vite uniche ponu assemble in piattaforme multi-XYZ. A struttura cumminata risponde à i bisogni di posizionamentu tridimensionale è di manipulazione per l'equipaggiu automatizatu cumplessu.

Q5: Chì mantenimentu cutidianu necessitanu i moduli di unità di vite?

Mantene e superfici di viti è guida di guida cumplettamente lubrificate. Pulisce a polvera di a superficia regularmente è verificate l'impermeabilizazione di l'attache per evità a vibrazione di u muvimentu è l'offset di posizionamentu durante u funziunamentu longu-.
